一般電機的工作模式有9種，也可以分為10種。不同的工作模式，工作周期，負載運行時間和停止時間是不同的。這里主要介紹這9種工作模式的特點，供大家參考。

幾乎所有的應用場景都要用到電機，電機由驅動設備控制。但是幾乎不同種類的電機有不同的運行時間。有些電機一直在運轉，而有些則在工作循環中短時間或交替運轉。因此，在此基礎上，引入了電機工作系統的概念。

電機的工作制度實際上是指電機的工作狀態，如連續運行、短時運行或間歇運行。

為了更直觀的了解電機的工作系統，我們可以將電機的工作周期分為啟動、加載、制動、空載、靜止等時間段，以及各個階段的持續時間和順序。(實際負載包括啟動、加載、制動和空載，這里為了便于說明)

一、工作制度的類型

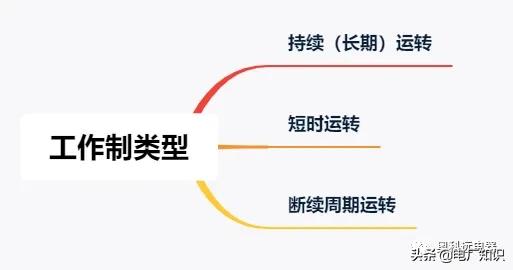

根據電機的工作時間，電機的工作系統大致可分為三類：

1.連續工作制是指電機能在額定電壓和負載下連續運行而不停機。通常情況下，當用戶沒有注明工作制時，廠家應該認為是連續工作制。

2.周期性工作制是指電機只能在額定工況下間歇運行，即電機工作一段時間后需要“休息”。通常用臨時負載率來表示，即一個周期內電機持續負載運行時間占周期的百分比。一般有四種：15%、25%、40%、60%。

例如，在10分鐘的循環中，以40%的臨時負載率運行的電機將工作4分鐘并“休息”6分鐘，因此循環交替運行。如果電機運行超過臨時負載率，可能會過載和損壞。

3.短時工作制是指電機在額定工況下只能在有限的時間內運行，工作周期短，停機周期長。當電機在額定負載下運行規定時間后，必須停止運行，冷卻后才能重新啟動。如果電機持續運行超過規定時間，可能會過熱并損壞。電機短期運行時長有四個標準：10/30/60/90min。

二、工作系統的分工

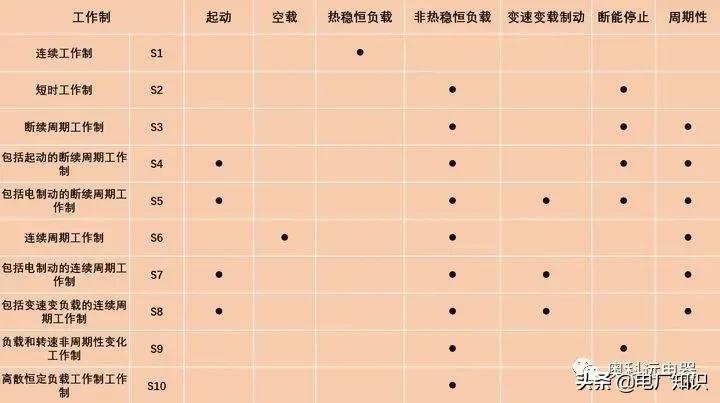

在IEC60034-1，有10種電機工作系統，并描述了它們的特點。每種工作系統對電機的負載都有相關的描述，包括啟動、電制動、空載、中斷和停機，以及各階段的持續時間和順序。

IEC60034是所有電機標準中重要的標準之一，相當于中國標準的GBT755。

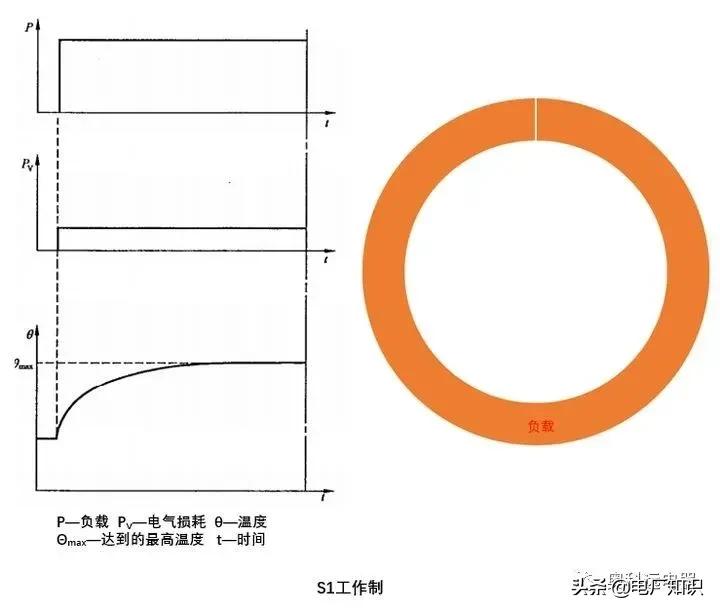

S1連續工作制

S1工作制：連續工作制，在恒定負荷下保持運行至熱穩定狀態；簡稱S1。

恒負荷下的運行時間足以達到熱穩定，一直運行下去就熱穩定了，所以不需要達到什么參數。

工作系統表明電機能夠運行足夠長的時間，溫度達到穩定值。S1工作系統的電機通常用于控制驅動器、壓縮機、輸送機等。在工廠里。

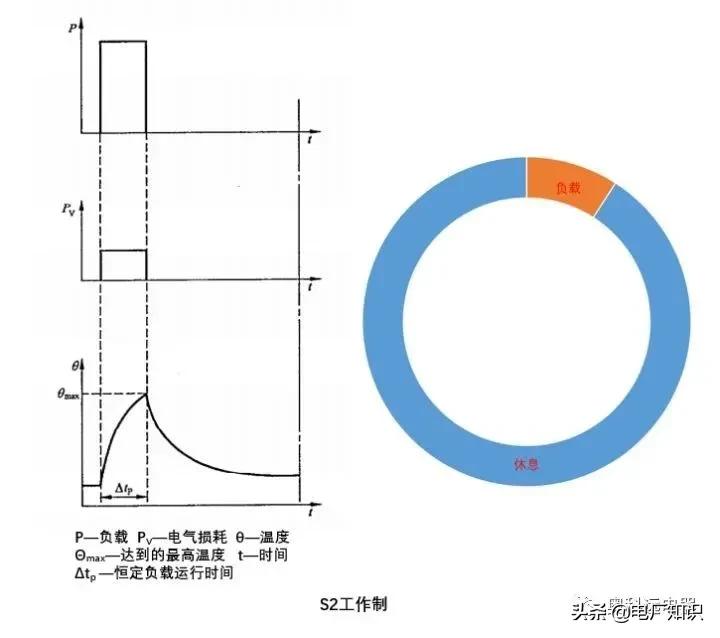

S2短期工作制

S2工作制：短期工作制。這個工作制度縮寫為S2，然后要標注連續工作時間。例如S2 60分鐘。

在恒定負載下運行給定時間，不足以達到熱穩定，然后電機停止運行足夠長的時間，使電機與冷卻介質溫度之差重新在2K以內。

在這種工作制度下，電機的運行時間很短，加熱時間遠低于冷卻時間。因此，在再次運行之前，電機將被預熱到環境溫度。這種工作電機常用于起重機、家電驅動器、閥門控制器等。

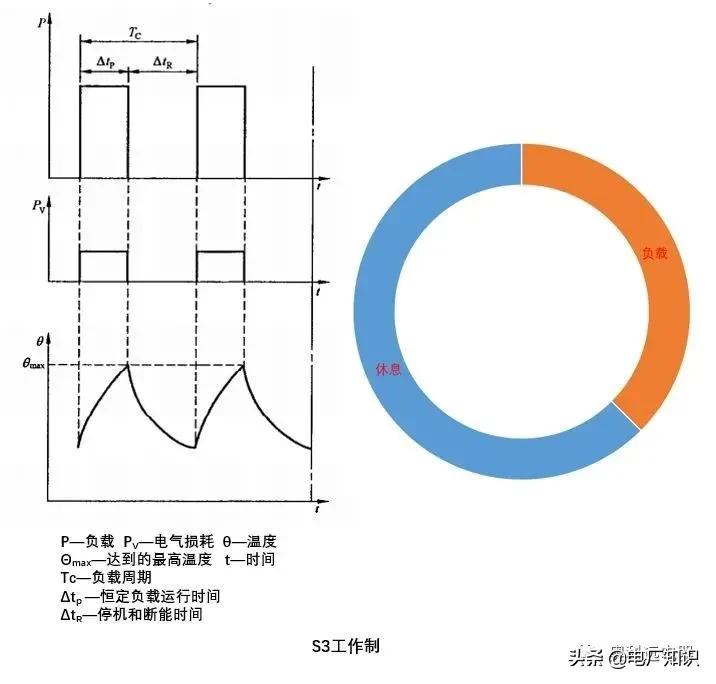

S3間歇周期工作制

S3工作制：間歇循環工作制，按照一系列相同的工作循環運行，每個循環包括一段恒定負荷運行時間和一段停機及能量中斷時間。這個工作系統簡稱S3，然后要標上負載持續率，比如S3 25%。

按照一系列未達到熱平衡狀態的相同工作循環運行，每個循環包括一段恒負荷運行時間和一段停堆間隔時間(能量中斷和停堆時間)。負載持續率是恒定負載的運行時間與負載周期的比率。

在該工作系統中，每個周期的啟動電流對溫升沒有顯著影響。但是，循環周期必須持續10 min，臨時負荷率必須為15%、25%、40%和60%四種類型之一。這種工作電機常用于沖壓機和鉆床。

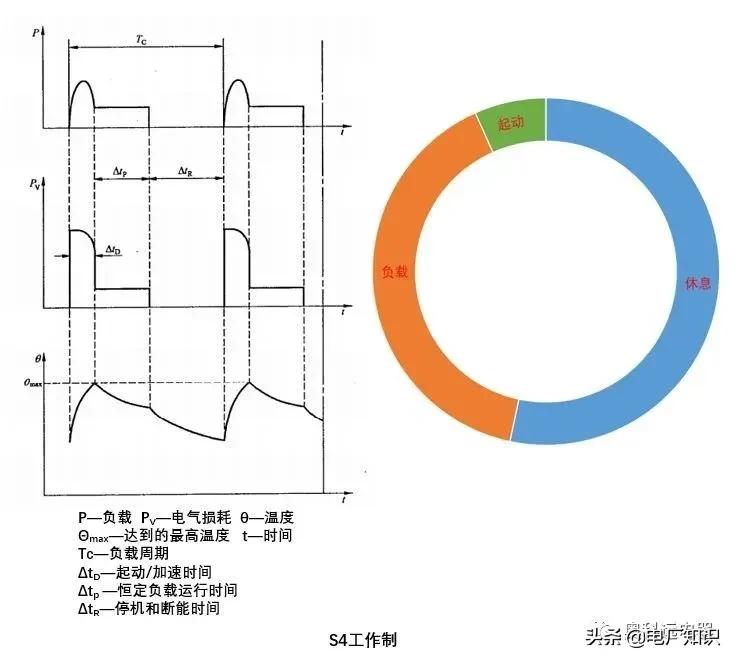

S4，間歇周期性工作制，包括啟動

S4工作制：間歇周期性工作制，包括啟動。這個工作系統縮寫為S4，然后要標上負載持續率，電機轉動慣量JM和負載轉動慣量Jext折算到電機軸上，比如S4 25% JM=0.15kg m2，JEXT=0.7kg m2。

按照一系列相同的工作循環運行，每個循環包括對溫升有顯著影響的啟動時間、恒定負荷運行時間和停機時間。

類似于S3，但在S3的基礎上增加了啟動，所以需要電機負載的轉動慣量，也就是電機的加速能力。工作電機廣泛應用于金屬切割機、鉆機、礦井提升機等。

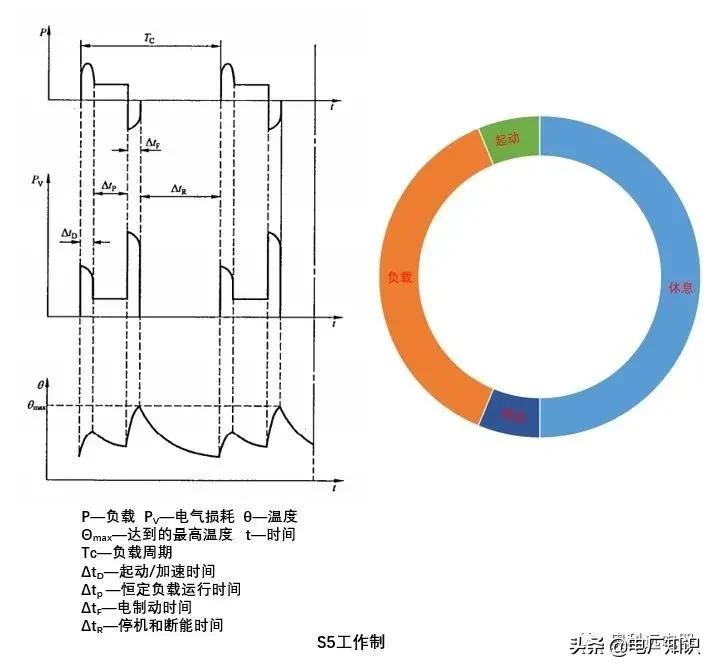

S5、包括電制動的間歇周期性工作系統

S5工作系統：間歇周期性工作系統，包括電制動。工作系統縮寫為S5，然后要標上負載持續率，電機轉動慣量JM和負載轉動慣量Jext折算到電機軸上，比如S5 25% JM=0.15kg m2，JEXT=0.7kg m2。

按照一系列相同的工作循環運行，每個循環包括啟動時間、恒負載運行時間、快速電制動時間和斷電失速時間。

類似地，S4要求電機負載的轉動慣量。然而，所有的時間段都太短，無法達到它們的穩態溫度。這種工作電機通常用于鋼坯軋機、機械手驅動、礦井提升機等。

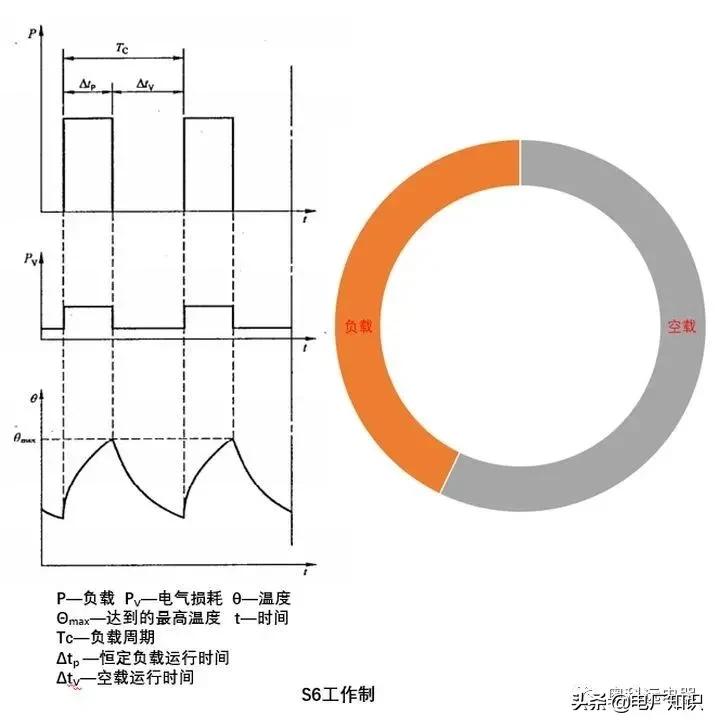

S6連續循環工作系統

S6工作制：連續循環工作制。每個周期包括一段恒負荷運行時間和一段空載運行時間，沒有停機時間和能量中斷時間。這個工作制縮寫為S6，然后要標注負荷持續率，比如S6 40%。

按照一系列相同的工作循環運行，每個循環包括一段恒負荷運行時間和一段空載運行時間，但不停機。

即運行周期=工作(空載)，參考S3。常用于壓力機、切割機等。

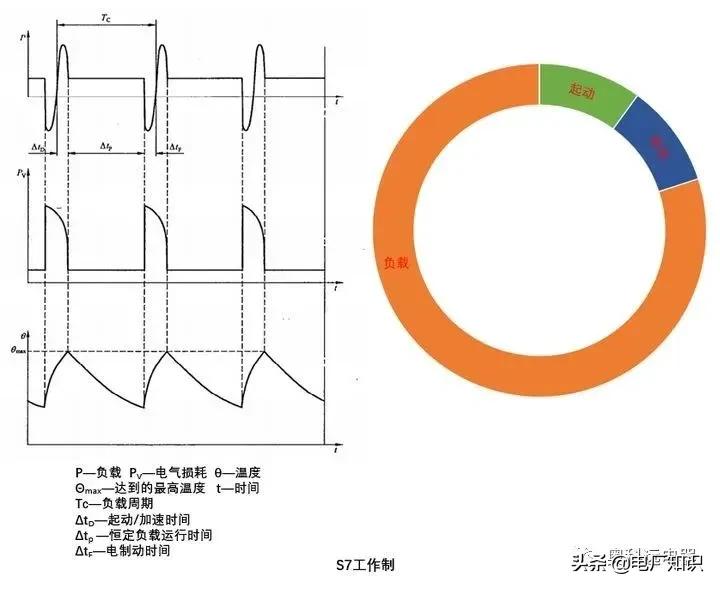

S7連續循環工作系統，包括電氣制動

S7工作系統：包括電制動的連續循環工作系統。

按照一系列相同的工作循環運行，每個循環包括一個啟動時間、一個恒負荷運行時間和一個快速電制動時間，不停機。也就是說，增加了用于啟動的S6。主要用于軋花機。

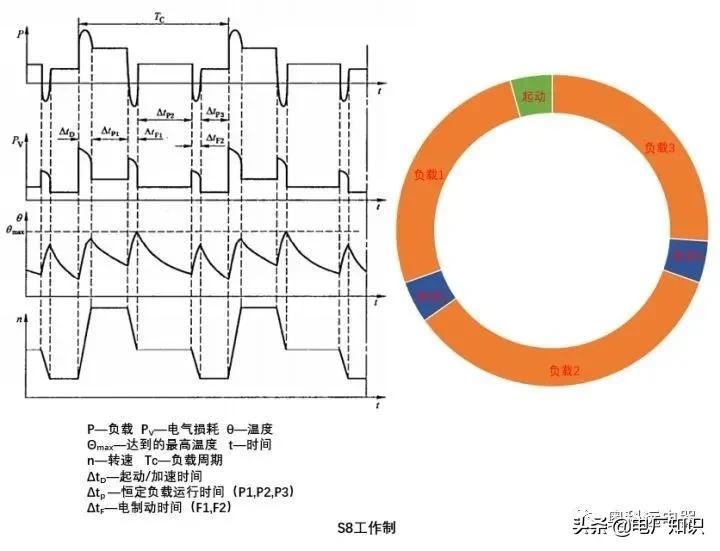

S8包括具有可變速度和可變負載的連續循環工作系統。

S8工作系統：包括負荷和轉速相應變化的連續循環工作系統。

很復雜。在這個工作系統中，電動機通過一系列沒有達到熱平衡狀態的相同工作循環來運轉。

每個循環包括以預定速度恒定負載的一段運行時間，以及以不同速度恒定負載的一段或幾段運行時間。沒有休息時間，但是所有的時間都太短，達不到穩態溫度。

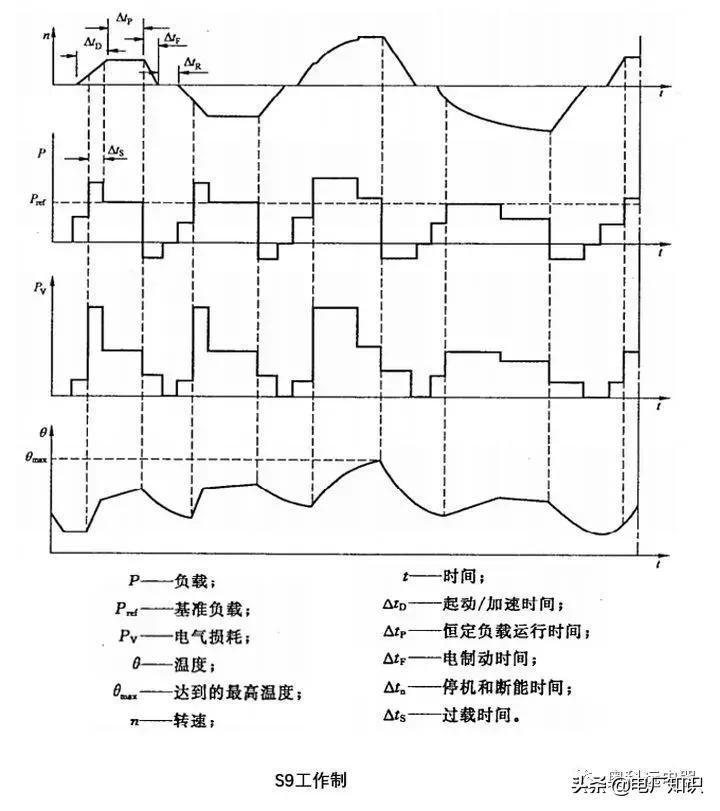

S9負載和速度非周期性變化的工作系統

S9工作制：負載和速度非周期性變化的連續工作制。

以及負載速度和負載速度在允許范圍內變化的非周期性工作系統。這種工作系統包括頻繁過載，可能超過滿載。比較復雜的，往往根據實際規定，比如風力發電。

S10離散恒定負載工作系統

S10工作系統：離散恒負荷工作系統。

工作系統包括不少于四個離散載荷值(或等效載荷)，可包括空載運行和停機。在每一個負荷下都達到熱平衡狀態(甚至空載或停機)，一個工作循環中的小負荷值可以為零。與S8相比，可以認為存在許多恒定的負載移動，這需要各種負載

電機工作系統是控制電機運動的具體方法，是避免電機過熱和燒壞的工作指令，也是用戶的需求。同時也指導你根據電機的工作系統選擇合適的電機。但在實際應用中，很多電機的工作系統是多樣化的，需要同時擁有一個或多個工作系統，以滿足不同的應用場景。

第三，動畫了解各種電機

1.永磁電機

使用永久磁鐵提供磁場的馬達。電機要做功，需要兩個條件，一是有磁場，二是磁場中有運動的電流。

2.直流電動機

將DC電能轉化為機械能的電動機。由于其良好的調速性能，被廣泛應用于電力傳動中。

DC電機的勵磁方式是指如何給勵磁繞組供電，產生勵磁磁通勢，建立主磁場的問題。

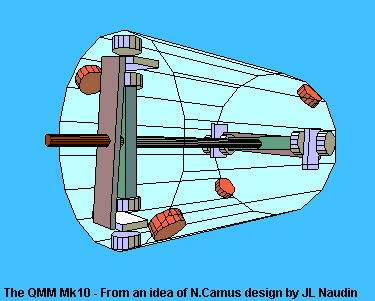

3.量子磁電機

4.單相感應電動機

在只有單相電源的用電場合，驅動小型機械，如小型粉碎機、粉碎機等。一般功率不到1500W。

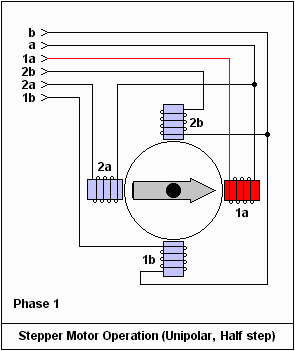

5.步進電機

開環控制元件，用于將電脈沖信號轉換成角位移或線位移。其工作原理是利用電子電路將直流電變成分時供電，多相定時控制電流。有了這個電流，步進電機才能正常工作，驅動器是多相定時控制器，給步進電機分時供電。

6.平衡馬達

7、電機電流產生的原理

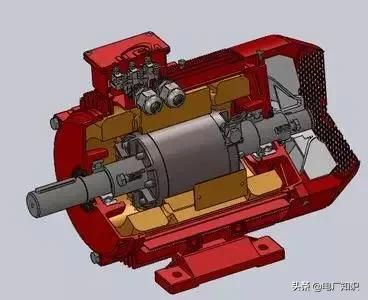

8.電機截面圖

9、電機的工作原理
