工廠里有幾臺上海熊貓的220V清洗機，型號DM90LL4，主要用于清洗空調機組的濾筒和空調箱內的灰塵，或者清洗污水站的壓濾機和地面的污泥等。而且利用率還是比較高的。近連續發生了幾起電路故障。有必要對其進行整理，以便日后及時解決問題。也可以和維修電工的師傅交流，可以一起提高技術。

圖2手繪單相電機電路示意圖

清洗機由2.4KW單相電機驅動。因?yàn)槭亲邉?dòng)用的，所以沒有控制柜。只要插上220V電源插座就可以使用。電路原理也很簡單，就是一個單相電機電容啟動控制電路，帶一個啟停按鈕開關(帶自保持)和一個高壓保護開關。

不說按鈕，控制清洗機的啟停。高壓保護開關其實就是一個安全聯鎖，可以防止清洗機壓力超過一定壓力，自動切斷電路，停止清洗機工作，保護泵頭和人。

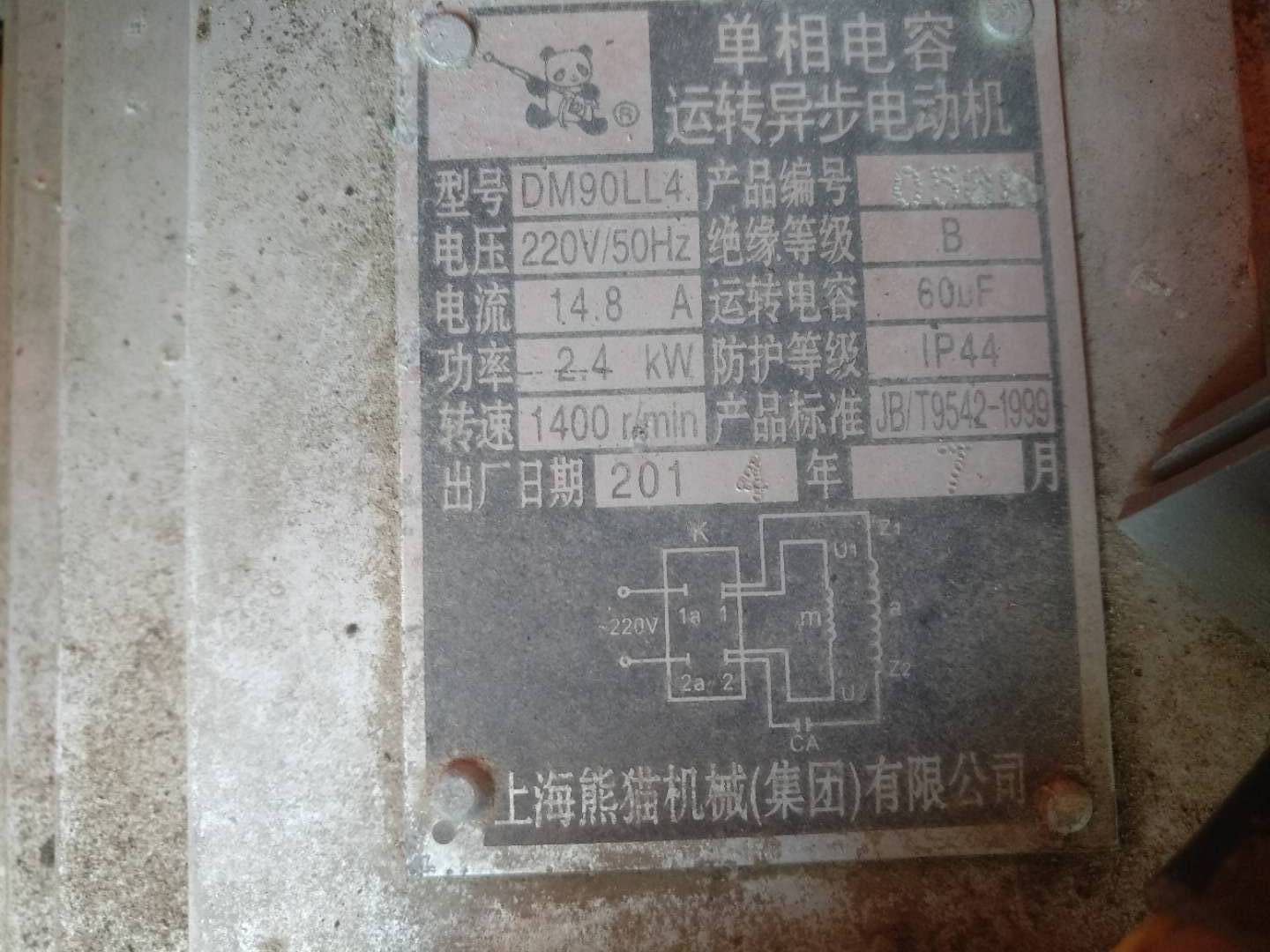

圖3。電機銘牌上的電路圖

這是電機銘牌上的電路圖，不包括啟停按鈕和過壓保護開關。其實就是單相電機電容啟動的電路圖。

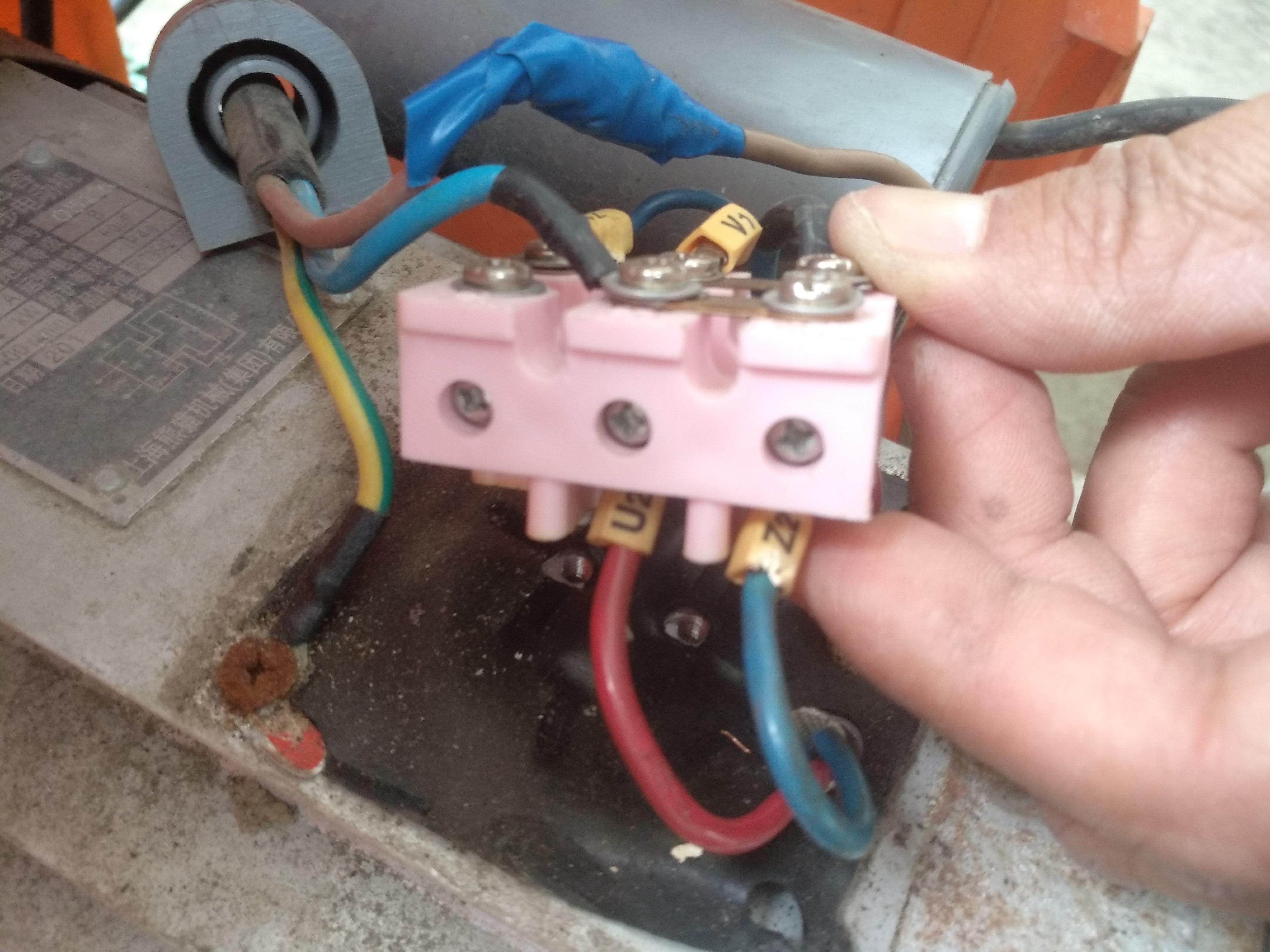

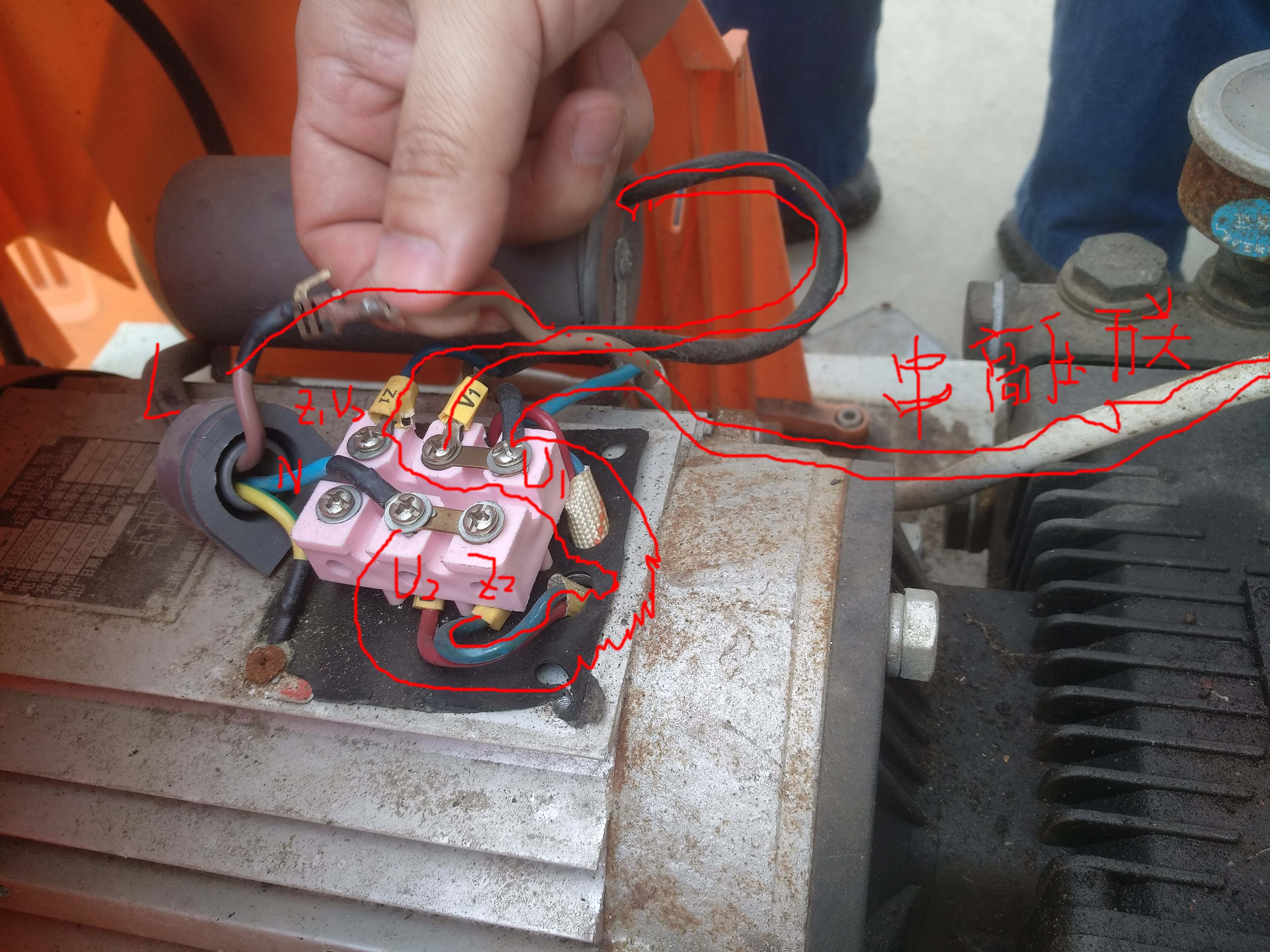

圖4。清洗機物理接線方式和電路走向示意圖

這個接線圖乍一看會有點亂，維修電工結合上面手繪的電路原理圖也不會更實用。讓我簡單解釋一下如何給這個接線盒接線。

首先說明下，U2-Z2、U1-V1通過連接片連接，是相通的。并且，下面的接線柱標號和前面手繪的原理圖，是完全對照的。

在火線(不嚴格)進入接線盒前，串聯一個高壓保護開關。這個開關通常是閉合的，當壓力過高時可以切斷電路?；氐浇泳€盒后，接在U1端子上，零線接在U2端子上，使工作繞組U1-U2接在電路上。Z2-Z1V2-V1串聯(起動繞組和起動電容串聯)后接入電路。并且與工作繞組并聯連接。

以下是一些常見的失敗案例。

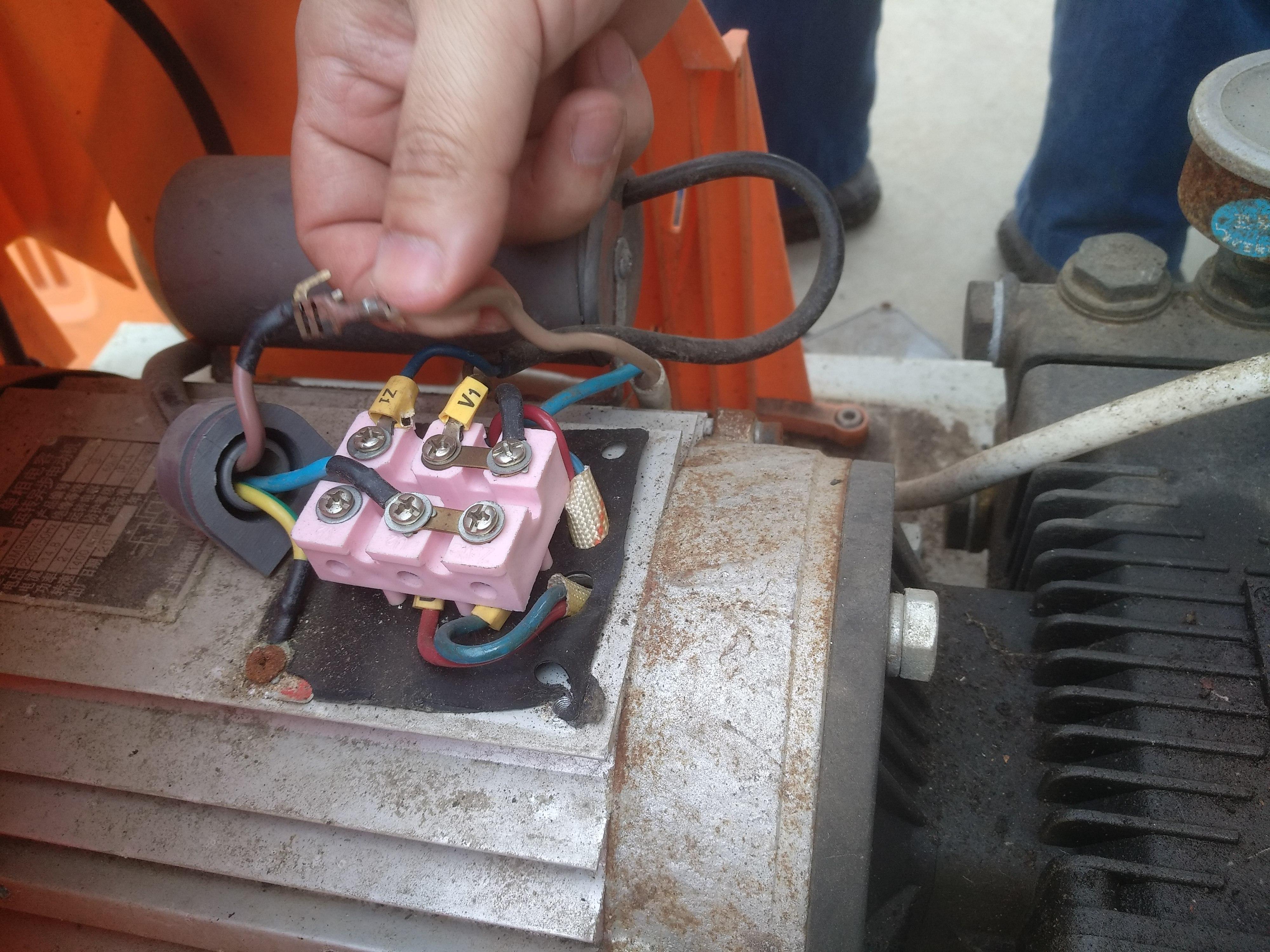

圖5。接頭處容易接觸不良。

案例一：電源進線和高壓開關接口燒壞。由于插接方式，長期振動氧化，容易造成導線接頭處因接觸不良電流過大，時間長了容易燒壞。我就把這個插頭切掉，直接用電線當連接器。會更加牢固可靠。包好絕緣帶就行了。

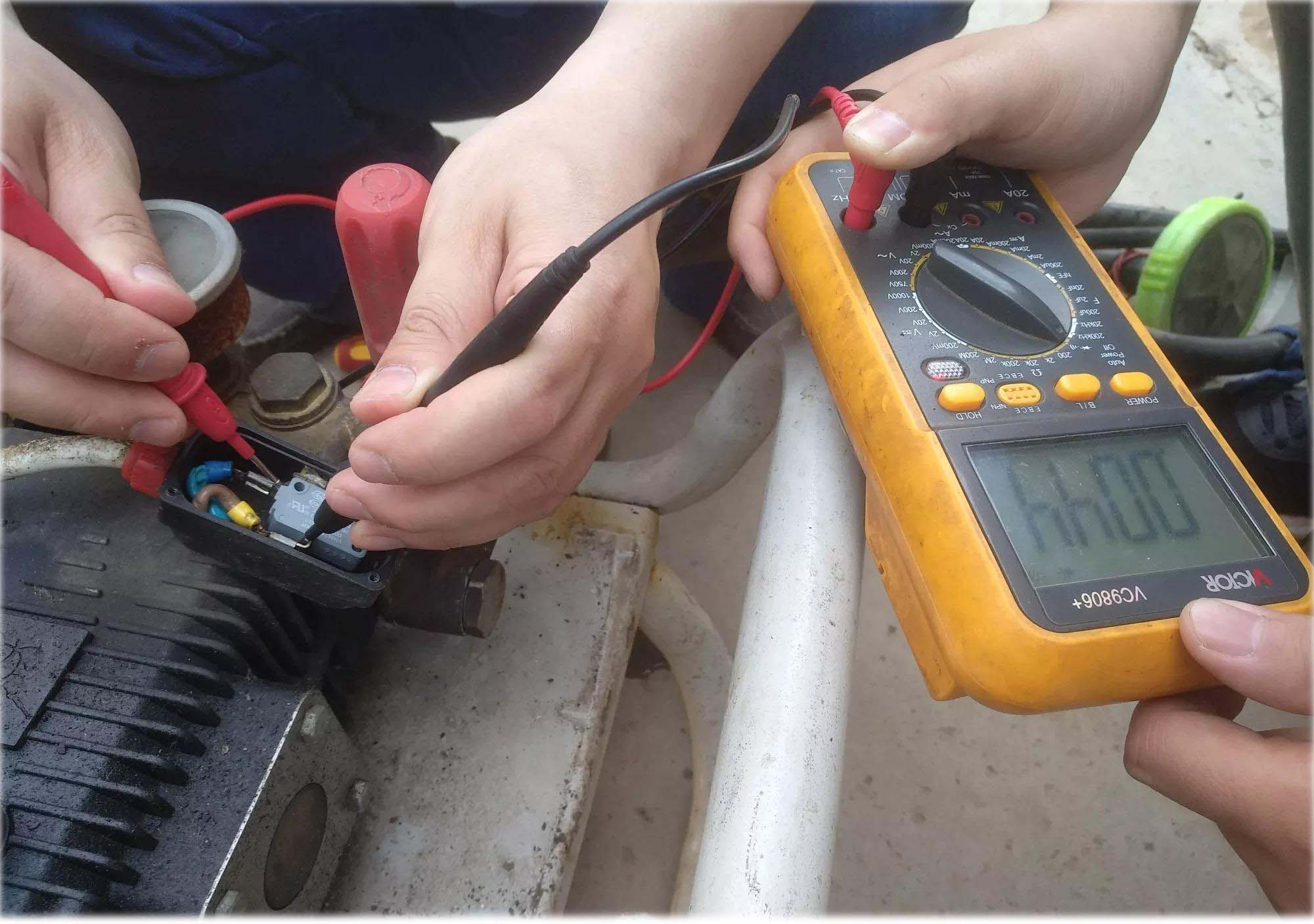

圖6。測量高壓開關

故障案例二：高壓開關損壞。由于清洗機在工作時會根據需要調節壓力，由機械按鈕控制，在正常使用中不易損壞。大部分都是因?yàn)槎搪坊蛘唠娏鬟^大燒壞的。判斷方法是：正常情況下是開著的，按黑色鍵斷開。

圖7。里面的灰色圓圈是啟動電容。

故障案例3:電容器燒壞。不僅是清洗機的常見故障，單相電機電容啟動的所有控制電路都會經常遇到電容燒壞的情況?？梢杂萌f用表判斷電容的好壞。
