電機學生小s去一家高壓電機廠實習。幾個星期后，她獲得了許多新知識。她懷著極大的興趣來找女士咨詢一些她不懂的問題。其中，高壓電機的復雜結構讓他總是一頭霧水，特別是提出了一些關于空對空冷卻器的問題。

不要提小s這樣的新員工，就是有經驗的設計師分不清不同形狀的空對空冷卻器或換熱器。今天，女士可以和你談談空對空冷卻器。

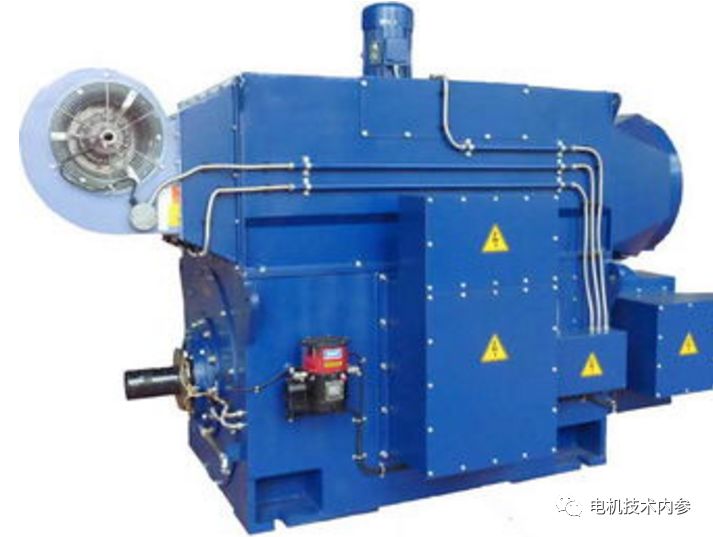

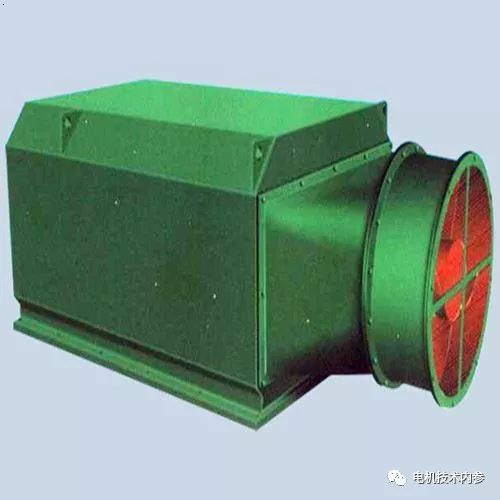

00-1010全封閉空對空冷卻電機由熱交換器(空對空冷卻器)的內部空氣(電機熱空氣)冷卻，空對空冷卻器本身由流經熱交換器(空對空冷卻器)的外部冷卻空氣冷卻。所有設備由安裝在電機軸上的空對空冷卻器和外部風扇或空對空冷卻器和軸流風扇組成?？諏绽鋮s器通常由專業制造商制造，在設計電機時應確定單位時間內交換的熱量和溫度的差異。

2需要交換的熱量確定單位時間需要交換的熱量根據電機的功率，根據效率參數和允許的公差，計算出電機的總損耗?？紤]到總損耗包含機械消耗和其他未轉化為熱能的部分，除了空空冷卻器本身外，電機還有軸承散熱、電機表面散熱等因素，計算中通過冷卻管散發的熱量可作為電機總損耗的70 ~ 75%。

3溫差在換熱過程中，根據參與換熱的兩種流體沿換熱壁面的溫度變化，可分為恒溫換熱和變溫換熱。電機溫升穩定后，冷卻器處于穩定的變溫傳熱狀態，即分隔壁兩側的流體溫度只隨傳熱壁的位置而變化，與時間無關。

由于兩種流體在傳熱過程中中間壁兩側各點的溫度不同，各點的溫差也不同。穩定變溫傳熱過程中如何計算溫差，實際上是求平均溫差的問題。壁面兩側的流體進行熱交換時，有逆流、平行流、錯流、擋板等幾種形式。

4.空冷器風機維護定期檢查，運行中是否有異常聲音和振動；轉動部件是否過熱或松動。

定期維護：全面檢查各零部件的緊固情況，檢查閘板與葉輪的徑向間隙；葉片角度和葉片軸向跳動；清除風扇葉片表面的油漬。

使用注意事項：風機使用角度不得超過規定的調角范圍以防電機過載；每次檢修和更換電機時，必須注意接線相位，應保證風機葉輪俯視順時針方向旋轉。

5徑向通風和混合通風由于大中型高壓電機的定、轉子鐵芯內部有徑向和軸向通風通道，根據電機內部冷卻氣流的方向，電機內部的通風方式可分為徑向通風和混合通風。

一般來說，混合通風系統屬于串聯氣路，氣路長，風阻大，空氣壓降大。需要在一端安裝大尺寸風扇來增加通風量，但容易造成以下不良后果：

風扇損失增加；

核心兩端的風路橫截面寬度不對稱；

通風管道小面積小，芯體兩端溫差大。

總的來說，徑向通風是將串聯風道的風阻分成兩個再并聯，大大降低了風阻。具有以下優點：

充分利用通風槽和轉子腹板產生的風壓，這些風壓會對轉子產生風壓；

具有轉彎風阻小、風路短、風壓降小、風機損耗低的特點；

節能降耗效果好。
