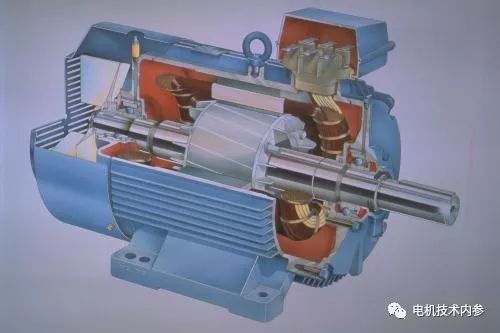

小S承擔某型號電機的設計改進任務，目標是大幅度降低有效材料消耗，同時效率指標至少?gòu)腎E2提高到IE3。

一般來說，電機效率的提高往往伴隨著有效材料的增加。而小S的效率指標雖然高于一個水平，但成本不升反降，成本是首要目標，IE3能效水平是前提。有點“壓力”的小S請沈女士幫忙出個主意，看看有什么好主意。Ms了解到這種類型的電機是2極的，建議小S把傳統的雙層繞組改成單雙層同心繞組。

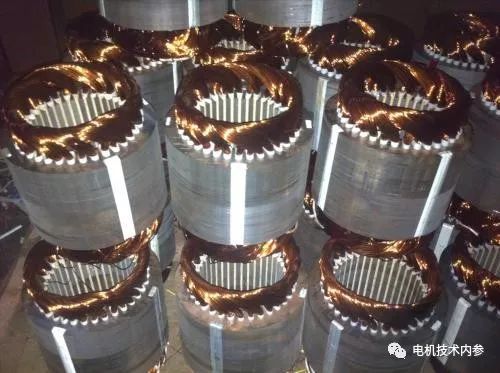

兩極電機的繞組特性

與多極(4極)電機相比，兩極雙疊片繞組線圈機械圓周角度大，線圈端部長，端部漏磁大，銅線利用率低。

另外考慮到嵌入的工藝性，跨距一般為整個節距線圈的2/3，纏繞系數低。傳統的雙層繞組纏繞成單層和雙層同心繞組時，等效全距可大于全距線圈的2/3，而幾何平均跨距小于全距線圈的2/3。線圈端部短，纏繞系數高(跨距可設計為全距線圈的5/6)，所以端部漏磁小，銅線利用率高。應用于大型小型二極電機，節材效果非常顯著，效率、功率因數等性能指標得到提高

繞組組成原理和跨度

三相繞組組成原理

爭取獲得更大的基波電勢和磁勢，盡可能削弱諧波分量。

保證三相電勢和磁勢的對稱性。

考慮節約材料，方便工藝。

跨度選擇

星形和三角形連接的三相繞組消除了三次和三次諧波，節距選擇主要考慮削弱五次和七次諧波。由于節距可以通過縮短次諧波的一個極距(即1/基波積分節距)來消除次諧波，因此，跨距通常選擇為5/6基波積分節距或5/6積分線圈跨距。

雙層繞組分為單層和雙層

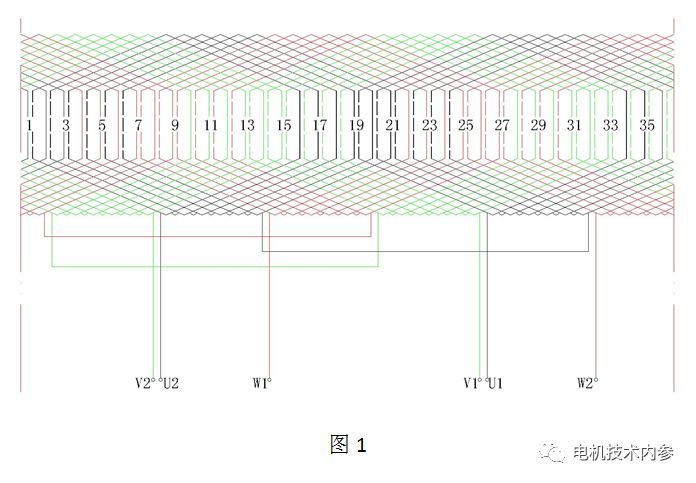

雙層繞組，圖1是雙層繞組的放大視圖，具有2個磁極、1個通道、36個槽和1-16個跨距。

卷繞式等效原理

只要保持圖中每個電勢或磁勢矢量的方向不變，且分支電勢或磁勢矢量的級數相等，則轉換前后的合成矢量相等，在這種情況下，不同端部連接方式的繞組類型是等效的。不同類型的等效繞組在平均終端長度或平均線圈長度上是不同的。

繞組類型的演變

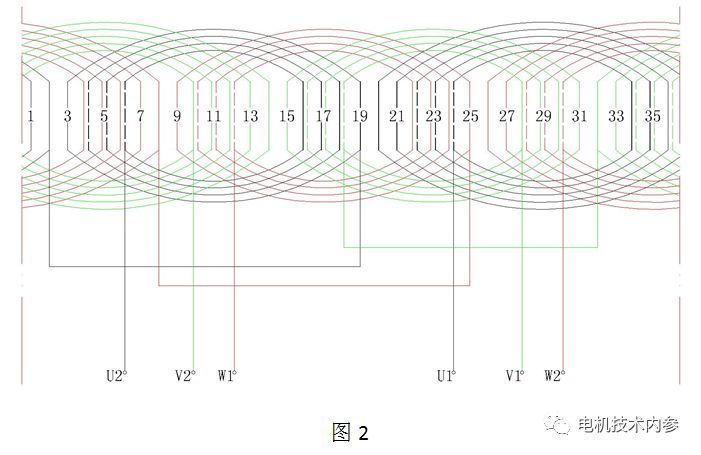

在圖1中，如果“16 ~ 24”的向量為正，“34 ~ 36”和“1 ~ 6”對應的向量為負。將“19 ~ 21”和“1 ~ 3”的上下線圈側合并成一個線圈側，如圖2所示重組，明顯符合上述“矢量方向不變，磁勢矢量級數相等”的原則。

同理，圖1中的另外兩相V、W按照U相規律重新組合，也就是演變成如圖2所示的“單層雙層同心繞組”。

結論

與圖1中的跨度“1 ~ 16”，即終端跨度數為15相比，圖2中的平均跨度數為[210(12 14 18)416]/12=14.315。在實際應用中，大小線圈終端長度之間的比例關系可以進一步優化。結果，平均端子長度明顯小于圖1所示的雙疊層繞組，銅線重量和線圈電阻值降低，材料消耗和銅損耗降低，效率提高。
